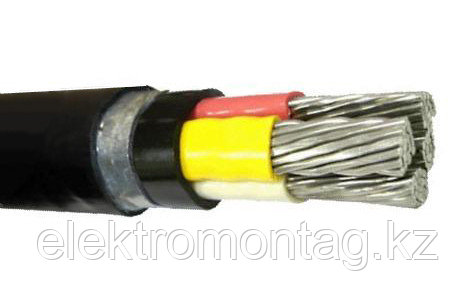

АВБбШв 4х35 кабелі

Конструкция элементтері:

1. Алюминий өткізгіш өзек (өзектер саны: 1, 2, 3, 3+1, 4 және 5 дана) 1 немесе 2 сыныпты:

• бір ядролы қимасы 2,5-625 шаршы мм;

• қимасы 2,5-240 шаршы мм көп тармақты.

2. ПВХ пластикаттан жасалған оқшаулау, өзектерді таңбалау:

• түсі: ақ немесе сары, көк немесе жасыл, қызыл немесе таңқурай, қоңырнемесе қара, немесе сары-жасыл;
• қимасы 70 шаршы мм және одан жоғары кабельдерге арналған цифрлы: 0, 1, 2, 3, 4.

3. ПВХ таспаларынан жасалған белдік оқшаулау;
4. Екі болаттан немесе мырышталған болаттан жасалған сауыт;
5. Битум (6 шаршы мм-ден астам қималар үшін);
6. Полиэтилентерефталатты үлбірден жасалған қаптама (қималары 6 шаршы мм-ден астам);
7. ПВХ пластикаттан жасалған шланг.

Қолданылу саласы:

Қуат кабельдері 50 Гц жиіліктегі номиналды айнымалы ток кернеуі 1,0 кВ немесе айнымалы ток кернеуінен 2,4 есе жоғары тұрақты кернеу үшін стационарлық қондырғыларда электр энергиясын тасымалдауға және таратуға арналған.

Кабельдер қоңыржай, суық және тропикалық климаты бар аймақтарда пайдалану үшін жасалады. Кабельдер құрлықта, өзендерде және көлдерде 4300 м биіктікке дейін пайдалануға арналған. теңіз деңгейінен жоғары.

• тоттану белсенділігі төмен, орташа немесе жоғары жерлерде (траншеяларда), кезбе токтардың болуымен немесе болмауымен және егер пайдалану кезінде кабельдер айтарлықтай созылу күштеріне ұшырамаса;
• пайдалану барысында механикалық зақымдану қаупі болған кезде ауада;
• құрғақ немесе дымқыл үй-жайларда (туннельдерде), каналдарда, кабельдік жартылай қабаттарда, шахталарда, коллекторларда, өндірістік үй-жайларда, жартылай су басқан құрылыстарда, әлсіз, орташа және жоғары коррозиялық ортаның қатысуымен төсеу үшін;
• өрт қауіпті үй-жайларда төсеу үшін;
• В-Іб, В-І, В-ІІ, В-ІІІ класты жарылыс қаупі бар аймақтарда төсеу үшін.

Кабельдер көлбеу және көлденең жолдарға арналған. Кабельдер бір рет төсеу кезінде жануды таратпайды (МЭК нормалары 60332-1). Тропикалық климаттық нұсқадағы кабельдер (индексі "-Т") зең саңырауқұлақтарының әсеріне төзімді. Авариялық режимдегі өткізгіш өзектердің рұқсат етілген қызуы +80° С-тан аспауы керек және авариялық режимдегі жұмыс ұзақтығы тәулігіне 8 сағаттан аспауы керек, бірақ қызмет ету мерзіміне 1000 сағаттан аспауы керек.

Кабельдердің қызмет ету мерзімі ― 30 жыл.
